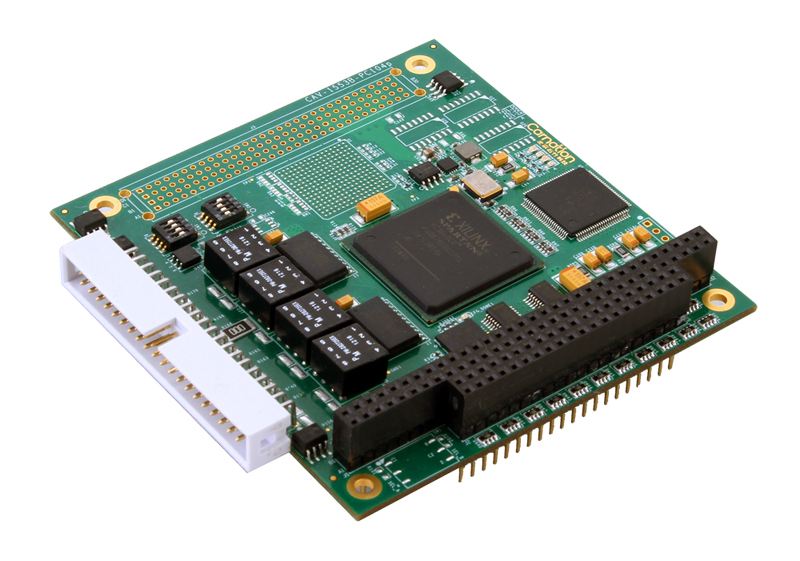

航電總線接口卡
PC104 規格單功能及全功能 1553B 航電總線接口卡，全功能板卡可以支持 BC、BM、31RTs 同時工作。
該板卡以 FPGA 作為 1553B 接口協議處理器，板載4Mb 高速雙端口RAM 存儲器，1-2 路 雙冗余1553B 總線通道，通道速率支持1Mbps，支持單功能或全功能。提供直接或間接耦合、45bits 時間標簽、外部或內部觸發、高級BC/RT 數據結構、錯誤檢測、18 路TTL 離散 IO 等功能。
該卡提供 Windows / Linux / VxWorks / QNX 驅動，支持FlightTest-1553B 板卡診斷與測試軟件和 FlightPack-1553B 總線分析軟件。可滿足裝備、實驗室、外場等對1553B 總線的通信、測試和仿真需求。符合PCI V2.2 規范，支持單功能（1BC或1RT或1BM）或多功能（1BC和1RT和1BM），提供1～2個雙冗余的1553B通道和16 路TTL數字離散IO接口。
標準PC104 1553B卡
符合ISA規范
1-2 雙冗余1553B 通道，支持單功能（1BC或1RT或1BM）或多功能（1BC和31RT和1BM）
16 路TTL 數字離散IO 接口
IDC排線接口
提供Windows XP/Linux/Vxworks/Labview/QNX 驅動及FlightPack總線分析軟件
支持麒麟操作系統和龍芯的MIPS平臺
BC 模式
可編程主幀和最小幀內容及傳輸時序、消息間隔時間、無響應和延時時間
可在線修改消息內容和工作模式
提供中斷和查詢兩種消息接收方式
錯誤注入與檢測：非法字、響應時間、奇偶校驗、曼徹斯特編解碼
鏈表方式管理消息，可動態添加、刪除事件消息
RT 模式
支持子地址獨立數據緩存
可編程錯誤注入、響應時間、中斷觸發條件
可在線修改數據、狀態和設置控制字
采用鏈表方式管理消息，可動態添加、刪除消息
BM 模式
100% 總線監控：錯誤狀態、字狀態、消息狀態
可選中斷觸發條件：RT 地址、RT 子地址、狀態或控制字等
軟件可設置監控過濾條件，45bits 時間標簽
